板式換網器的基本原理
作者:?？凭庉嫴?/a>  時間:2020-11-21

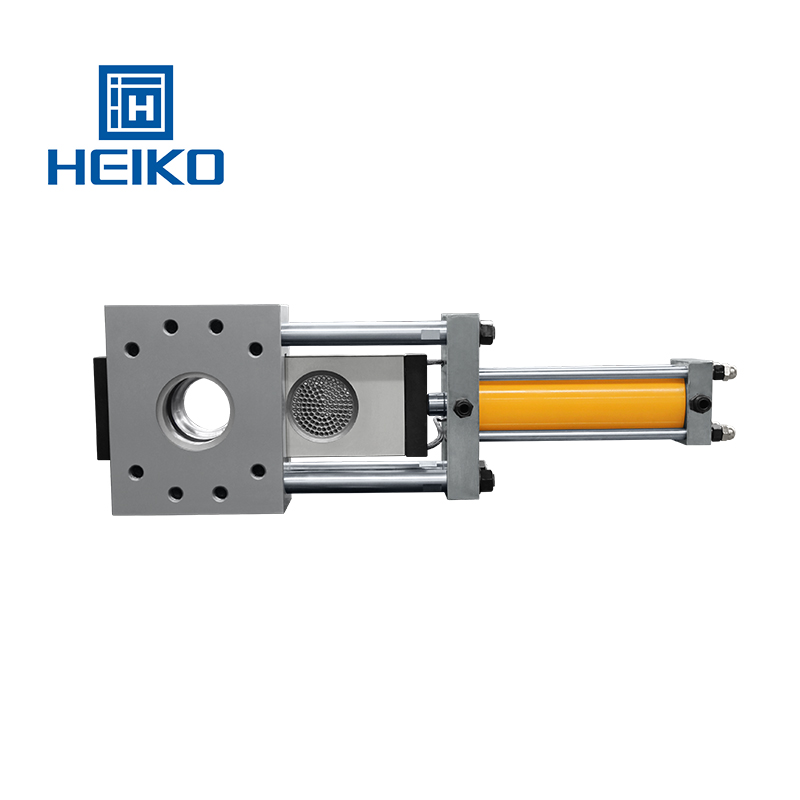

 　　板式換網器

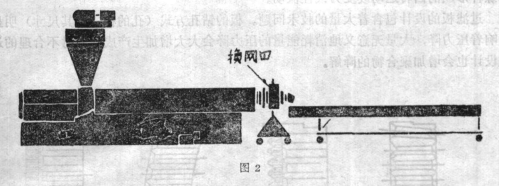

　　為了確保擠出產品的質量，當有雜質在擠出機中存留時，就應該把它除掉。使用具有這種清除作用的過濾器不斷收集帶入的雜質時，過泄網之前的壓力就會增高，比較終必須采用更換過濾器網組的方法加以解決。如果沒有換網器的話，這種更換將是一種既費時間又不經濟的。因此，為了能在不中斷擠出生產又能用清潔的網組更換已臟的網組,設計并安裝了板式換網器。

　　基本操作

　　板式換網器由兩個主要部分構成。即換網器本身和控制它的液壓系統。換網器包括滑板(它具有兩個過濾板和網組)、密封件、殼體或機體以及控制機缸。水壓部分是一個操作壓力高達3000PSi的大型系統。

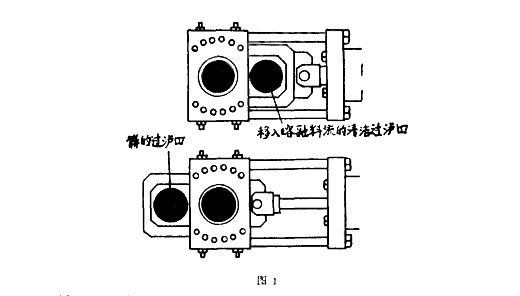

　　使用換網器的目的就是在運轉中的任何時候都能保證兩套過濾裝置之一處于熔融擠出物料的流路中。更換是通過迅速地移動橫切熔融料流的滑板來安放新的網組使之進入生產線，同時移出用過的網組以便清理或更換?；宓囊欢私釉谝簤夯钊?。當需要換網時，滑板出波壓驅動而橫切料流,使新網組進入運轉中。這-一切均在一秒甚至更短的時間內完成，同時保持經常性的密封以防止物料流過時的滲漏。

　　密封

　　換網器的結構是密封的，由于擠出機構的工作壓力高達10,000PSi,如果系統不能防止物料滲漏的話。換網器便不能有效的操作。高質量的密封結構有幾個主要的因素，而所有這些因素(例如平面、壓力等)均隨密封面的加寬使密封性提高。寬密封而比窄密封面防漏更有效，只是因為它提供的密封面積大。寬密封面的第二個優點是由于其寬度較大所具有的強度也較高。當窄密封面受到較大的作用力(來自物料同時也來自換網時側面的推力)時，由于尺寸單薄缺乏強度會產生變形。

　　密封件的厚度同樣很重要的，只有厚密封件，利用非常結實的調節螺母和堅固的換網器機體加以支撐加固，才能提供給滑板一個堅硬的表面。其硬度是以保護密封件不會由于混入金屬或當滑板滑過時所施加的沉重推力而變形。

　　密封結構中的另一重要因素是表面平滑與平行。在典型的調節螺母型密封裝置可能有十個鄰接面，其中每對鄰接面都必須被加工成平滑且平行的,總體公差應在0.005英時之內。

　　壓力的運用使用較大 的密封件時,由于密封面積的增加,要求有更大的密封力。因此需要設計一種在保持機體中的金屬件不變形的條件下施加密封力的方法。

　　從橫截面看，整個密封系統好象一個“夾心面包”，從前端開始(靠近螺桿一側)一個密封與換網機體平齊，接著是緊貼在該密封件上的滑板，在滑板的另一面裝著第二塊或者稱為后端密封件，即夾心面包的另一外片。密封作用力可以靠調節螺母或螺栓環結構給予。

　　1)調節螺母系統

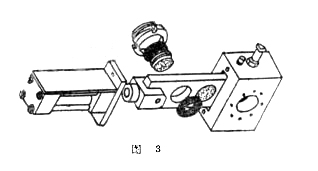

　　調節螺母機構是在換網器機體上車成細紋，裝配一個大調節螺母以壓緊前端的密封件(在較大型的機構中螺紋不直接車在機體上，而是把一個具有螺紋的部件裝配到機體上，但基本結構是相似的)。調節螺母的外圓周是個齒輪，上面齒合裝配著一個環形齒輪扳手，它可以隨意地合齒和斷開。當使用環形齒輪扳手時，利用執力矩均勻地加給調節螺母，使它對前端密封件及整個密封系統施加巨大的壓力。

　　小型的換網器使用螺絲鉗來調節所需要的壓力。在較大型的機構中，用兩個固定在換網器機體上的液活塞同時在扳手相反兩側加力，由于扳手與調節螺母的周邊所有各點嚙合，所以螺母不變形，甚至承受巨大的壓力時也不會變形。為了便于機構的拆卸，液壓活塞應易于換向。

　　2)螺栓環系統

　　螺栓環機構可以代替調節螺母系統，在某些設備中，調節螺母結構需要在熔體流道中嵌入第二種密封件以防止物料滲漏到螺節螺母的螺紋中去，然而，這種密封件將使流道直徑產生變化，往往促使物料降解而且對于諸如PVC之類熱敏性塑料是不能采用的。

　　更為有效的螺栓環結構不需要這種密封件代之以一個與前端口徑--致的套簡，然后利用螺栓環把套簡連接在換網器機體上。所有的螺栓都露在機構外面，緊固這些螺栓時，壓力通過套簡直接傳給密封系統。這樣，不改變口徑就可以產生高壓密封而且人們可以在機械裝置外面進行各種密封調整。

　　螺栓環機構的第二個優點是由于取消了調節螺母、具有螺紋的部件及額外的密封件等零件，使換網器的內部結構大大減化了。螺栓環機構正是由于使用的部件少而且減少了需要平滑與平行的平面，使換網器的性能和可靠性得到了提高。

　　3)PVC用機構

　　在螺栓環機構的基礎上加以改進就構成了適用于PVC塑料的換網器。這種機構的特點是保持與前端一致的口徑而且是鍍鉻的。適用于PVC塑料。的過濾板使物料以均勻的流動通過過濾網組后進入漏斗形的下端襯套，而漏斗形襯套則使熔融料流加速地向機頭流動。由于改進了物料的流動而減少了各種降解。
